Anschlusstechnik für PV-Kraftwerke

Anschlusstechnik Generatoranschlusskasten Stringboxen





Wir bauen Ihre Box!

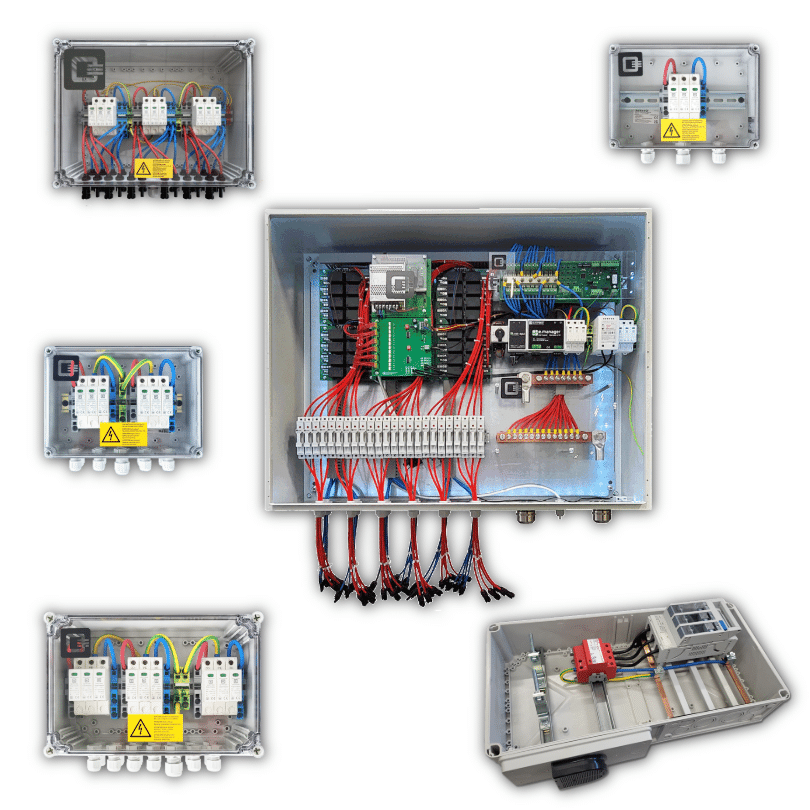

Q3 Stringboxen (Generatoranschlusskasten) werden individuell nach Ihren Bedürfnissen ab einem Exemplar gefertigt und variieren in ihrer Ausstattung (Art des Gehäuses, Anzahl der Ein- und Ausgänge, Sicherung/Diode...).

Optional bauen wir Ihre Box mit (fernauslösbarem) DC-Freischalter, Überspannungsschutz (T1+T2/T2), Stringstrommessung, Spannungsmessung und Datenübertragung. Somit kann für jede PV-Anlagenvariante die passende Technik ausgewählt werden.

  • Kompetente und partnerschaftliche Begleitung bei der Planung
  • Einfache und schnelle Montage
  • PV-optimale Komponenten
  • Kundenspezifisch = kosten-/nutzenoptimiert
  • Für jeden Modultyp geeignet

Stringboxen und Generatoranschlusskasten von Q3

Unsere Stringboxen sorgen für ein hohes Maß an Sicherheit schon bei der Installation und gewährleisten eine saubere und übersichtliche Verdrahtung (Verstringung) von PV-Modulen auf dem Dach oder im Freifeld. Oft müssen mehrere Strings parallel verschalten werden, um bei vernünftigen Systemspannungen eine geeignete Leistung hin zum Wechselrichter zu transportieren. Die einzelnen Strings werden direkt bei den Modulen in der Stringbox verschalten und mit lediglich zwei Leitungen (Plus und Minus) mit dem Wechselrichtereingang verbunden.







Stringbox Simple

Schutz der Module und Ertragssicherheit

Rückströme bei verschatteten oder defekten Modulen werden verhindert, wodurch eine lange Lebensdauer der Anlage gesichert wird. Bei einem defekten oder verschatteten Modul können bei parallel verschalteten Strings Ströme der anderen Strings rückwärts durch den beeinträchtigten Strang fließen und somit den Ertrag mindern und zudem die anderen Module schädigen. Um dies zu verhindern bieten wir Varianten mit Dioden und Strangsicherungen an. Wir beraten Sie hierzu gerne!

Stringbox Simple

Einfache Montage - kein Öffnen des Gehäuses notwendig

Spezielle für die Applikation zugelassene und geeignete Gehäuse machen die Montage einfach und sicher. Clevere Anschlusstechnik sorgt immer für die schnellste und einfachste Variante bei der Installation!

Stringbox Simple

Einsparung von Verkabelungsaufwand

Durch die projektbegleitende Planung können große Mengen an Kupfer und deutlich Montageaufwand eingespart werden.

Stringbox Simple

Individuelle Bestückung

Je nach Erfordernis wird Ihre Box mit ÜSS, Sicherungen, Sperrdioden, Lasttrennschalter und Monitoring-Systemen bestückt.

Stringbox Simple

Strangsicherung oder Diode?

Rückwärtige Fehlströme durch die Module müssen verhindert werden. Dies wird erreicht durch Dioden oder Sicherungen. Beide Varianten haben ihren Reiz:

Sicherungen haben eine relativ geringe Leistungsaufnahme und bieten einen hervorragenden Schutz bei Fehlströmen. Löst die Sicherung aus, so muss sie gewechselt werden, nachdem die Ursache geklärt ist. Bis dahin fällt der Strang komplett aus. Q3 verwendet ausschließlich für PV Anlagen zugelassene Sicherungen für ein hohes Maß an Sicherheit.

Dioden blockieren von vornherein jede Art von Rückströmen und müssen nicht getauscht werden. Ihre Leistungsaufnahme ist bei einer Schwellspannung von unter 1 Volt etwas höher als die der Sicherungen. Wir empfehlen Dioden bis zu einem Isc von 2 A, also in der Regel bei Dünnschichtmodulen. Darüber hinaus sollten Sicherungen verwendet werden.

Stringbox Simple

Überspannungsschutz

Die richtige Auswahl von Überspannungsschutzkomponenten schützen im Ernstfall die entscheidenden Bauteile. Die korrekte Auswahl des Überspannungsschutzes ist nicht immer einfach. Gern beraten Sie hierzu unsere Experten, ob und welche Art von Überspannungsschutz sinnvoll ist.

Stringbox Simple

Trennschalter

DC-Trennschalter sind zwischen Wechselrichter und Modulfeld zwingend erforderlich und dienen als zusätzliche Trennvorrichtung in Notfällen, für Reparaturen oder Wartungsarbeiten.

Stringbox Simple

Integrierte Monitoring-Systeme

Die perfekte Anlagenüberwachung sorgt für einen stets optimalen Ertrag des Systems. Mit einer Strommessung auf Stringbasis kann dies bei allen Anlagentypen bereitgestellt werden.

Stringbox Simple

Einzelstringstromüberwachung

Optional bieten wir eine Einzelstringstromüberwachung an. Hierbei wird die Gesamtspannung gemessen, sowie der Stromfluss durch jeden einzelnen String. Zusätzlich kann erfasst werden welche Schalterstellung der DC Freischalter hat und ob der ÜSS auslöst hat. Die Stromversorgung der Überwachung erfolgt durch eine Energieentnahme aus den Strings. Es braucht also weder eine externe Stromversorgung angeschossen werden noch muss eine Verdrahtung der Kommunikation im Feld erfolgen.

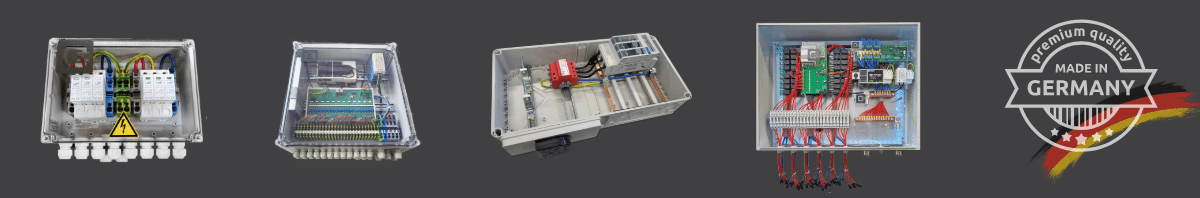

Unser Portfolio im Bereich Anschlusstechnik, Stringboxen, Generatoranschlusskasten (GAK)



Stringbox Simple

extrem niedriger Aufbau, bis 6 Eingänge

Stringbox Easy

extrem kompakt, bis 18 Eingänge

Duo-/Trio-Channel

Stringbox mit galvanisch getrennten Leiterplatten

Stringbox BIG

Generatoranschlusskasten für Großanlagen/Parks

AC Unterverteilung

kundenspezifische Variante mit ÜSS T1+T2

Sonderboxen

kostenoptimiert - nutzenoptimiert

Erfahrung, für Ihre Sicherheit!

Wir bauen seit 2010 Stringboxen und GAKs sowie AC-Combiner in allen Varianten und für die unterschiedlichsten Anwendungen vor allem im PV Bereich. Von einfachen DC-Freischaltboxen bis hin zu komplexen Anschlusskästen für PV Kraftwerke mit mehreren MW Leistung sind eine Vielzahl von Anlagen weltweit mit der bewährten Technik von Q3 ausgestattet. Diese Erfahrung kommt Ihnen zu gute - machen Sie keine Kompromisse - da das Thema Anschlusstechnik bei Anwendungen im PV Bereich mit hohen Strömen und Spannungen in teilweise komplizierten Einbausituationen auch ein Thema der Sicherheit ist.

Höchste Qualität

Wir verwenden ausschließlich Komponenten von namhaften Herstellern. Die Dimensionen der einzelnen Klemmen, Baugruppen, Steckern usw. sind exakt berechnet und im Einsatz für den PV Bereich bewährt.
